梯形螺紋是常見的傳動係統外螺紋，精密度規定較為高。如梯形絲杆支座數控車床的滾珠絲杠與立、小雙翹板的絲杆螺母等。梯形螺紋有二種，國家行業標準要求梯形螺紋螺牙夾角30°。

英製稊形外螺紋的螺牙夾角29°，在中國偏少選用

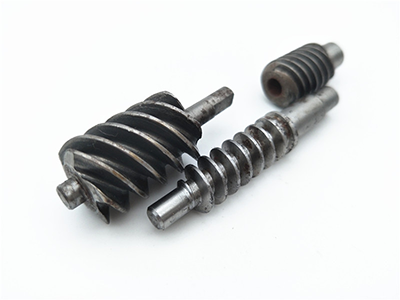

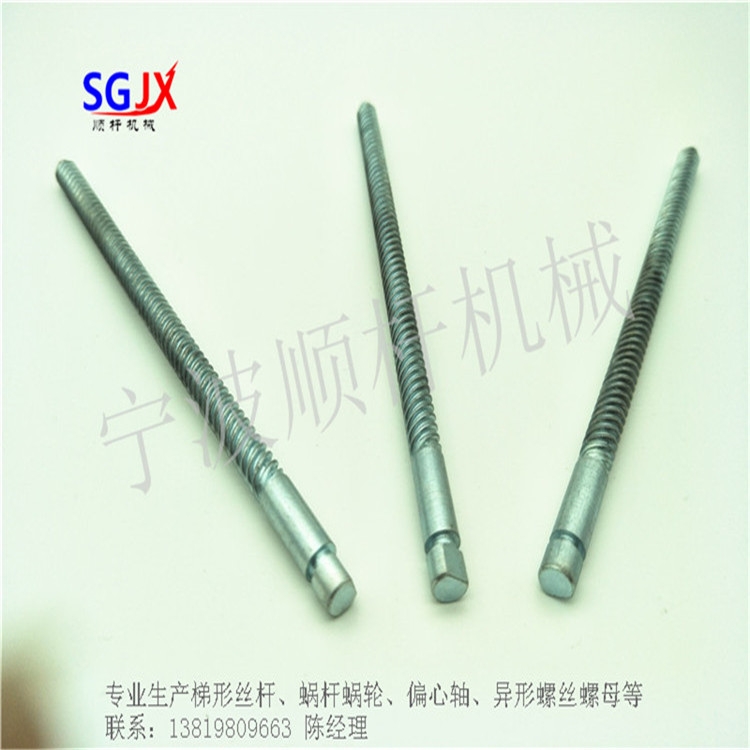

2.梯形螺紋的標識梯形螺紋的標識梯形絲杆圖片由外螺紋編號、公差帶代號及旋合長短編號構成。梯形絲杆的作用及種類

梯形螺紋編號用英文字母Ir及外徑×牙距與旋向表達，左旋外螺紋旋向為LH，右旋不標。

梯形螺紋公差帶代號僅標明中徑公差等級，如7H、7e，小寫為螺紋，小寫字母為英製螺紋。

梯形螺紋的旋合長短編號分N、L2組，N表達中等水平旋合長短，L表達長旋合長短標識實例：Tr22×5-7H表達梯形螺紋，外徑為22m，牙距為5m，中徑公差帶代號為TH例1-1銑削I42×10的滾珠絲杠和螺帽前，試算梯形絲杆升降機出內、外螺1紋基本參數的規格和外螺紋升角。

解：外徑d=42mm，牙距P=10mm,a=0.5mm依據表格中的公式計算必得h3=H4=0.5P+a=0.5×10+0.5=5.5mmd2=D2=d-0.5P=42-0.5×10=37mmd3=d-2h3=42-2×5.5=31mmD1=d-P=42-10=32mmf=f=0.366P=0.366×10=3.66mmWW′=0.366P-0.536ac=0.366×10-0.536×0.5=1928

tanΦPd2=103.14×37=0.0861
